Od mapy do inwentaryzacji powykonawczej — jak geodezja domyka przyłącze wod-kan

Zbudowanie sieci wodno-kanalizacyjnej wymaga rygorystycznego trzymania się procedur prawnych i technicznych. Podstawą legalnego wykonania takich prac jest właściwa geodezyjna obsługa inwestycji w Warszawie, a także na terenie całego województwa. Rola wykwalifikowanego mierniczego zaczyna się na długo przed wbiciem pierwszej łopaty, a kończy w momencie podpisania protokołu odbioru przez zarządcę. Bez precyzyjnych pomiarów na poszczególnych etapach cały proces budowlany narażony jest na luki w dokumentacji. Braki te wstrzymują finalne przejęcie instalacji przez lokalnego operatora sieci. Z kolei precyzyjne wyznaczenie osi przewodów chroni inwestora przed kosztownymi poprawkami i wielomiesięcznymi opóźnieniami w legalizacji gotowego przyłącza. Wymogi formalne pozostają jednolite i są ściśle egzekwowane przez organy nadzoru budowlanego.

Od mapy zasadniczej po fizyczne wytyczenie trasy w terenie

Proces podłączania budynku do infrastruktury miejskiej rozpoczyna się od przygotowania mapy do celów projektowych. Zwykła mapa zasadnicza rzadko odzwierciedla rzeczywiste położenie istniejących pod ziemią przewodów, kabli i światłowodów. Wymaga ona fizycznej aktualizacji w terenie przez uprawnionego geodetę. Lokalne urzędy oraz operatorzy sieci dokładnie sprawdzają aktualność podkładów geodezyjnych przed wydaniem zgody na budowę przyłącza. Projektowanie na przestarzałej mapie prowadzi do poważnych kolizji z istniejącym uzbrojeniem terenu. Wykrycie błędu dopiero podczas zaawansowanych robót ziemnych wymusza natychmiastowe wstrzymanie prac na placu budowy. Konieczne staje się wtedy ponowne opracowanie dokumentacji i wielotygodniowe uzgadnianie nowego przebiegu trasy z zarządcami lokalnych dróg. Przekłada się to na nieplanowane koszty dla inwestora oraz utratę cennych miesięcy, sprzyjających robotom zewnętrznym.

Zatwierdzony projekt budowlany trafia ostatecznie w ręce ekipy wykonawczej, ale ciężki sprzęt nie może natychmiast rozpocząć głębokich wykopów. Najpierw zespół geodezyjny przenosi wyrysowane linie z dokumentacji na rzeczywisty plac budowy. Tyczenie trasy przyłącza obejmuje fizyczne oznaczenie osi planowanego rurociągu oraz wszystkich punktów charakterystycznych. Specjaliści wykorzystują do tego celu zaawansowany sprzęt pomiarowy, taki jak zestawy GPS RTK lub precyzyjne tachimetry optyczne. Wytyczenie przebiegu farbą geodezyjną lub palikami znacznie ogranicza ryzyko przypadkowego uszkodzenia sąsiednich rur gazowych czy głównych kabli energetycznych. Ekipa instalacyjna zyskuje jasny, widoczny gołym okiem punkt odniesienia, co znakomicie ułatwia zachowanie normatywnych odległości od innych sieci. Instalatorzy wykonują wykop dokładnie w wyznaczonym pasie roboczym. Praca według wytycznych mierniczego gwarantuje późniejsze zachowanie odpowiednich spadków grawitacyjnych dla rurociągów kanalizacyjnych.

Inwentaryzacja powykonawcza przed zasypaniem wykopu

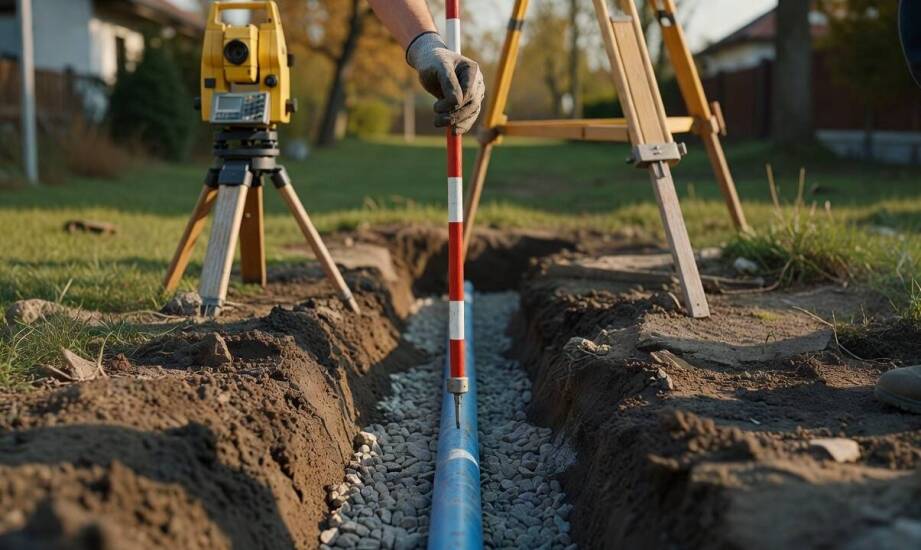

Fizyczne ułożenie rur wodociągowych lub kanalizacyjnych w gruncie to zaledwie połowa prac objętych nadzorem. Zgodnie z zapisami Prawa budowlanego oraz Prawa geodezyjnego i kartograficznego niezbędna jest szczegółowa inwentaryzacja powykonawcza wybudowanego odcinka. Pomiar geodezyjny musi nastąpić w całkowicie otwartym wykopie, jeszcze przed zasypaniem instalacji warstwą ziemi. Geodeta rejestruje rzeczywisty przebieg wbudowanych rur oraz dokładną głębokość ich posadowienia względem poziomu gruntu. Rejestracji podlegają współrzędne płaskie X i Y oraz rzędne wysokościowe wszystkich kluczowych punktów załamania trasy. Mierzone są również studzienki rewizyjne, zasuwy wodociągowe, trójniki oraz miejsca bezpośredniego wejścia przewodów do murów budynku. Tylko otwarty wykop daje całkowitą pewność, że kompletowana dokumentacja odpowiada fizycznemu stanowi faktycznemu na działce. Zignorowanie tego wymogu prawnego i przedwczesne zasypanie rur zmusza inwestora do ponownego, kosztownego odkopania całej trasy w celu wykonania odkrywek pomiarowych.

Zebrane w terenie surowe dane pomiarowe służą do starannego opracowania końcowego operatu geodezyjnego. Kompletna dokumentacja trafia następnie do Powiatowego Ośrodka Dokumentacji Geodezyjnej i Kartograficznej w celu weryfikacji i naniesienia zmian na mapy państwowe. Obejmuje ona zaktualizowane mapy w skali 1:500, specjalistyczne szkice pomiarowe oraz pliki cyfrowe w obowiązującym formacie GML lub DXF. Przekazanie nowego przyłącza pod nadzór operatora wodociągowego uzależnione jest od dostarczenia kompletnego zbioru zatwierdzonych dokumentów. Brak precyzyjnego wykazu współrzędnych lub udowodnione rozbieżności między zatwierdzonym projektem a faktyczną realizacją automatycznie blokują procedurę odbioru technicznego. Inspektor z ramienia dostawcy wody nie podpisze protokołu przejęcia sieci, dopóki dokumentacja geodezyjna nie zostanie w pełni ujednolicona ze stanem faktycznym.

Geodezja stanowi klamrę spinającą poszczególne etapy prawidłowej budowy przyłącza wodno-kanalizacyjnego. Łączy ona w spójną całość początkową fazę planistyczną, nadzoruje poprawne ułożenie rur w trakcie pracy ciężkich maszyn i warunkuje ostateczne zalegalizowanie nowej instalacji. Pominięcie lub zlekceważenie jakiegokolwiek pomiaru szybko wraca jako trudny do odkręcenia problem dokumentacyjny przy końcowym rozliczaniu inwestycji. Wieloletnia praktyka budowlana pokazuje, jak kluczowa dla płynności robót jest ścisła koordynacja działań między wykonawcą a zespołem mierniczym. Firma PMR Sandra Chojnacka realizuje kompleksowe inwestycje związane z podłączaniem budynków do miejskich sieci wodociągowych. Obsługuje cały cykl technologiczny – począwszy od uzyskania niezbędnych warunków technicznych, przez roboty ziemne i prace bezwykopowe, aż po ostateczne odtworzenie naruszonej nawierzchni. Pełna synchronizacja robót instalacyjnych z restrykcyjnymi wymogami prawno-geodezyjnymi pozwala oddawać gotowe układy do użytku bez przeciągających się formalności urzędowych.
